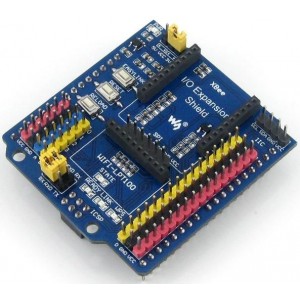

Waveshare IO Expansion Shield

Fonctionnalités

Interfaces de capteur à 3 et 4 broches, prend en charge la connexion directe des capteurs sans compliquer les connexions personnalisées

Connecteur du module XBee

Connecteur de module sans fil WIFI-LPT100

 bord

Connecteur du module XBee

Interface IIC

Interface SPI

Interface de capteur à 3 broches

VCC : puissance positive

GND : masse

D : broche numérique, correspond à la carte Arduino

Connecteur WIFI-LPT100

Interface de capteur à 4 broches

VCC : puissance positive

GND : masse

A : broche analogique, correspond à la carte Arduino

D : broche numérique, correspond à la carte Arduino

Configuration VCC : pour sélectionner la tension d'alimentation des interfaces de capteur

Cavalier de sélection Débogage/Communication

lors de la connexion TXD et TX, RXD et RX respectivement, la carte Arduino peut déboguer/configurer le module XBee ou WIFI-LPT100 via le port série

lors de la connexion TXD et RX, RXD et TX respectivement, la carte Arduino peut communiquer avec le module XBee ou WIFI-LPT100 via le port série

Voyant d'alimentation

Indicateur d'état WIFI-LPT100

Indicateur d'état du module XBee

Bouton RELOAD du WIFI-LPT100 : pour restaurer le réglage d'usine

Module XBee et bouton RESET WIFI-LPT100

Bouton EASYLINK du module XBee
