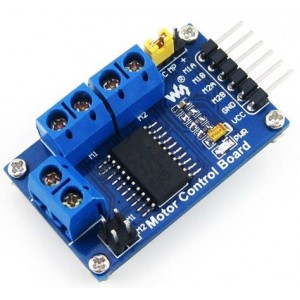

Waveshare Motor Control Board dual H-bridge driver L293D

Référence: 59-04650

29,000 TND
TTC

Motor Control Shield est capable de piloter 4 moteurs à courant continu ou 2 moteurs pas à pas en même temps.

Quantité
En stock



Garanties sécurité



Livraison gratuite à partir de 300dt



Ouvert tous les jours de 8:30h à 18h

Fonctionnalités

Alimentation du moteur configurable via un cavalier intégré

lors de l'utilisation d'une alimentation moteur 5V: entraîne quatre moteurs 5V DC en même temps

lors de l'utilisation d'une alimentation moteur réglable : entraîne simultanément deux moteurs CC de 1,25 V à 6,45 V (une alimentation externe de 9 V est requise)

Pilote double pont en H intégré L293D x 2

chaque L293D peut entraîner 2 moteurs à courant continu ou 1 moteur pas à pas à la fois


pont en H totalement 4 canaux, avec un courant de sortie de 600 mA (crête 1,2 A) par pont unique

Protection ESD

 bord

Prise d'alimentation externe

Embase d'entrée/sortie d'alimentation

Interface moteur pas à pas

Interface moteur CC

Configuration M_PWR : connecte M_PWR (alimentation moteur) au 5V ou ADJ

Commutateur de sélection de puissance

Voyant d'alimentation

AMS1117-ADJ : régulateur linéaire embarqué à sortie réglable

Potentiomètre réglable : pour régler la tension de sortie de ADJ (puissance moteur réglable)

L293D : pilote double pont en H

LM2596-5.0 : régulateur à découpage linéaire embarqué avec sortie 5V

59-04650
