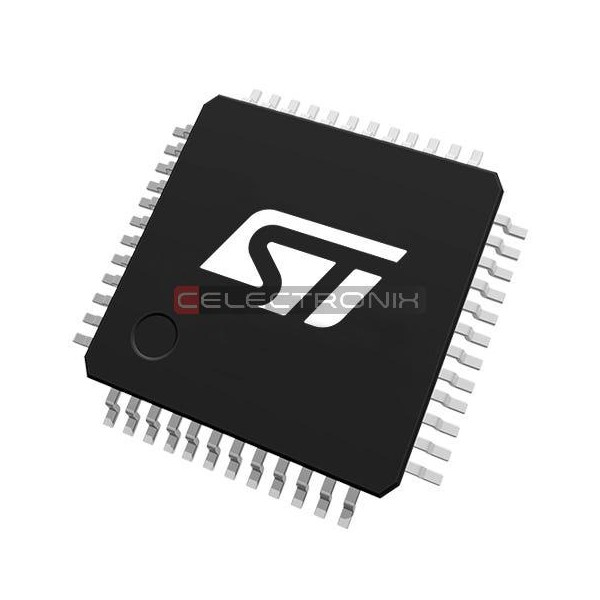

Microcontrôleur STM32G071CBT6TR

Référence: 59-08481

10,000 TND
TTC

Microcontrôleur Arm Cortex-M0+ grand public avec 128 Ko de mémoire Flash, 36 Ko de RAM, processeur 64 MHz, 4x USART, minuteries, ADC, DAC, comm. I/F, 1,7-3,6 V

Quantité
En stock



Garanties sécurité



Livraison gratuite à partir de 300dt



Ouvert tous les jours de 8:30h à 18h

Paramètres

Tension d'alimentation min. Volt1.7
Tension d'alimentation Volt max.3.6
Température de fonctionnement minimale en degrés Celsius-40,0
Température de fonctionnement max. Celsius85,0
CœurArm Cortex-M0+
ECCN États-Unis3A991.a.2
ECCN UENEC
Type d'emballageBande et bobine
Conforme RoHsEcopack2
GradeIndustriel
Nom du packageLQFP48 7x7x1,4 mm

Description

Les microcontrôleurs grand public STM32G071x8/xB sont basés sur un cœur RISC 32 bits Arm ® Cortex ® -M0+ hautes performances fonctionnant à une fréquence allant jusqu'à 64 MHz. Offrant un haut niveau d'intégration, ils conviennent à une large gamme d'applications dans les domaines grand public, industriel et de l'électroménager et sont prêts pour les solutions Internet des objets (IoT).


Les appareils intègrent une unité de protection de mémoire (MPU), des mémoires embarquées à grande vitesse (36 Ko de SRAM et jusqu'à 128 Ko de mémoire programme Flash avec protection en lecture, protection en écriture, protection de code propriétaire et zone sécurisable), DMA, une vaste gamme de fonctions système, des E/S améliorées et des périphériques. Les appareils offrent des interfaces de communication standard (deux I2C , deux SPI/un I2S , un HDMI CEC et quatre USART), un ADC 12 bits (2,5 MSps) avec jusqu'à 19 canaux, un DAC 12 bits avec deux canaux, deux comparateurs rapides, un tampon de référence de tension interne, un RTC basse consommation, un temporisateur PWM de contrôle avancé fonctionnant jusqu'à deux fois la fréquence du processeur, cinq temporisateurs 16 bits à usage général dont un fonctionnant jusqu'à deux fois la fréquence du processeur, un temporisateur 32 bits à usage général, deux temporisateurs de base, deux temporisateurs 16 bits basse consommation, deux temporisateurs de surveillance et un temporisateur SysTick. Les appareils fournissent un contrôleur d'alimentation USB Type-C entièrement intégré.


Les appareils fonctionnent à des températures ambiantes de -40 à 125°C et avec des tensions d'alimentation de 1,7 V à 3,6 V. Une consommation dynamique optimisée combinée à un ensemble complet de modes d'économie d'énergie, de minuteries basse consommation et d'UART basse consommation, permet la conception d'applications basse consommation.


L'entrée directe de la batterie VBAT permet de maintenir les registres RTC et de sauvegarde alimentés.


Les appareils sont livrés dans des packages comportant de 28 à 64 broches.

Caractéristiques principales

Noyau : CPU Arm ® 32 bits Cortex ® -M0+, fréquence jusqu'à 64 MHz
Température de fonctionnement de -40°C à 85°C/105°C/125°C
Souvenirs
Jusqu'à 128 Ko de mémoire Flash avec protection et zone sécurisable
36 Ko de SRAM (32 Ko avec contrôle de parité matérielle)
Unité de calcul CRC
Réinitialisation et gestion de l'alimentation
Plage de tension : 1,7 V à 3,6 V
Réinitialisation à la mise sous/hors tension (POR/PDR)
Réinitialisation programmable en cas de baisse de tension (BOR)
Détecteur de tension programmable (PVD)
Modes basse consommation : Veille, Arrêt, Veille, Arrêt
Alimentation V BAT pour RTC et registres de sauvegarde
Gestion de l'horloge
Oscillateur à cristal de 4 à 48 MHz
Oscillateur à cristal 32 kHz avec étalonnage
RC interne 16 MHz avec option PLL (±1 %)
Oscillateur RC interne 32 kHz (±5 %)
Jusqu'à 60 E/S rapides
Tous mappables sur des vecteurs d'interruption externes
Plusieurs E/S tolérantes à 5 V
Contrôleur DMA à 7 canaux avec mappage flexible
ADC 12 bits, 0,4 µs (jusqu'à 16 canaux externes)
Jusqu'à 16 bits avec suréchantillonnage matériel
Plage de conversion : 0 à 3,6 V
Deux DAC 12 bits, échantillonneur-bloqueur à faible consommation
Deux comparateurs analogiques rapides à faible consommation, avec entrée et sortie programmables, rail à rail
14 temporisateurs (deux capables de 128 MHz) : 16 bits pour le contrôle avancé du moteur, un 32 bits et cinq 16 bits à usage général, deux 16 bits de base, deux 16 bits basse consommation, deux chiens de garde, temporisateur SysTick
Calendrier RTC avec alarme et réveil périodique depuis Arrêt/Veille/Arrêt
Interfaces de communication
Deux interfaces I2C - bus prenant en charge le mode rapide Plus (1 Mbit/s) avec dissipateur de courant supplémentaire, une prenant en charge SMBus/PMBus et le réveil à partir du mode Stop
Quatre USART avec SPI synchrone maître/esclave ; deux prenant en charge l'interface ISO7816, LIN, la capacité IrDA, la détection automatique du débit en bauds et la fonction de réveil
Un UART basse consommation
Deux SPI (32 Mbit/s) avec trame binaire programmable de 4 à 16 bits, un multiplexé avec interface I2S
Interface HDMI CEC, réveil sur l'en-tête
Contrôleur d'alimentation USB Type-C™
Support de développement : débogage de câble série (SWD)
ID unique de 96 bits
Tous les emballages sont conformes à la norme ECOPACK 2
59-08481
