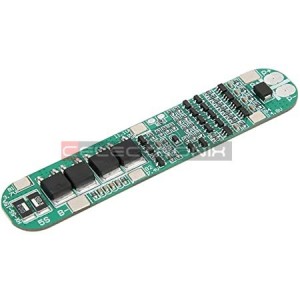

Module de Charge et Protection (BMS) de batterie Lithium 18650 5S 15A, cellule 18.5V 21V, 88×17×3mm

Module de charge de batterie au lithium HS1250 5S 18.5v 21v BMS

Caractéristiques:

Cette carte est une carte de protection de batterie au lithium 5 cordes 3,7 V/4,2 V.

Carte de protection à courant élevé, courant continu 15A

Carte de protection avec protection contre les surcharges, protection contre les décharges excessives, protection contre les surintensités, protection contre les courts-circuits.

P+ P- est l'abréviation de PACK+ PACK-, c'est-à-dire la sortie des pôles positifs et négatifs

B+ B- est l'abréviation de batterie, qui est le pôle positif et négatif de la batterie.

Taille du circuit imprimé : (environ) 8,8 x 1,6 cm/3,46 x 0,63"

Paramètres détaillés :

Décharge:

Courant de décharge continu : 15 A (max)

Courant de décharge instantané : 25A

Charge:

Tension de charge : 21 V

Courant de charge : 15 A (max)

Protection contre les surcharges :

Détection de surcharge : 4,28 ± 0,05 V

Délai de protection : 0,5 s

Libération de surcharge : 4,28 ± 0,05 V

Protection contre les décharges excessives :

Détection de décharge excessive : 2,55 ± 0,08 V

Délai de détection de décharge excessive : 0,1 s

Tension de libération : 2,9 ± 0,1 V

Protection contre les courts-circuits :

Protéger l'état : Couper la charge

Délai de détection : 250 uS

Condition de libération : Couper la charge

Protection contre les surintensités :

Détecter la tension : 150 mV

Détecter le délai : 9 ms

Détection de courant : 30 ± 3 A

Condition de libération : Couper la charge

Résistance intérieure : ≤20mΩ

Consommation personnelle:

Courant de fonctionnement : ≤30uA

Courant de veille : (en cas de surcharge) ≤ 10 uA

Plage de température de fonctionnement : -30-+80℃
