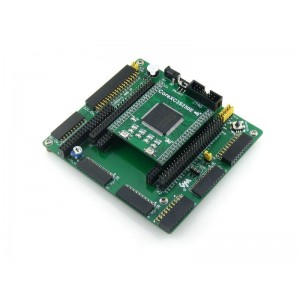

Waveshare Open3S250E Standard, XILINX Development Board

Aperçu

Ce manuel d'utilisation contient un schéma et une démonstration de la carte de développement Waveshare Open3S250E[1]. Il vous aide à démarrer rapidement votre développement.

Conception matérielle

Ce chapitre traite principalement de l'idée de base de la conception matérielle de la carte mère Core3S250E Xilinx. Allez avec vous pour voir comment une puce XC3S250E devient une carte Core3S250E.

Il y a un régulateur de tension AMS1117, une mémoire FLASH série XCF02S, un oscillateur à cristal, une interface JTAG, des LED, des boutons, etc., à côté du FPGA principal. Voir la description du produit Ce qu'il y a à bord. Alors, comment et pourquoi les appareils se connectent-ils ensemble ? Quelles sont leurs fonctions ?

Circuit d'alimentation

Le circuit d'alimentation est le circuit de base pour le fonctionnement normal du Core3S250E. Vous pouvez trouver les détails des alimentations en tension dans la fiche technique. Notant que XC3S250E nécessite 2,5 V pour la tension d'alimentation du noyau interne (VCCINT), nécessite 2,5 V pour la tension d'alimentation auxiliaire (VCCAUX). Ensuite, la tension IO VCCO_0/1/2/3 peut être connectée à 3,3 V, 2,5 V, 1,8, 1,5 V ou 1,2 V pour fournir à chaque zone des normes de tension différentes. Ainsi, pour un fonctionnement normal, l'alimentation de la carte est conçue pour convertir la tension d'entrée 5V en plusieurs tensions 3,2V, 2,5V, 1,2V. Pendant ce temps, une LED PWR est connectée à la sortie 3,3 V pour les besoins de vérification de l'état de fonctionnement de l'alimentation. Le schéma du circuit :
